Deskrizzjoni tal-Prodott

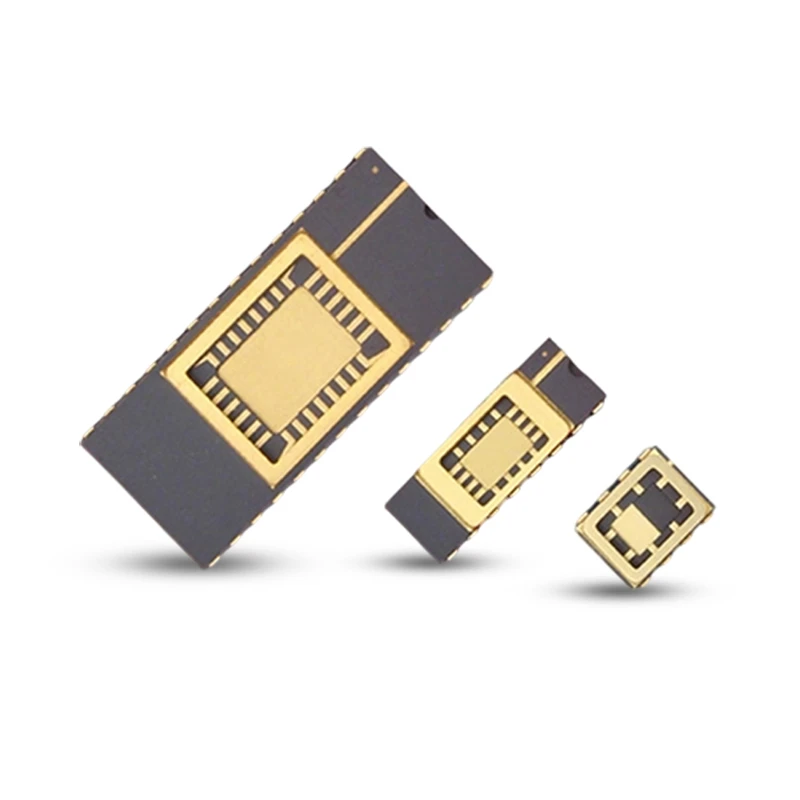

Il-pakkett ta' -ringieli doppji taċ-ċeramika permezz ta'-toqba huwa ddisinjat għal applikazzjonijiet ta' semikondutturi ta'-livell għoli, li jagħti protezzjoni-issikkata tal-gass superjuri u regolazzjoni termali. Billi tintegra sinkijiet tas-sħana ta '-effiċjenza għolja b'teknoloġiji tal-iwweldjar tal-ħjata parallela jew tas-siġillar tal-istann tal-liga, toħloq ambjent stabbli li jipproteġi moduli interni kritiċi minn interferenza esterna. Bl-użu ta 'proċessi avvanzati ta' sinterizzazzjoni taċ-ċeramika b'ħafna saffi, aħna niżguraw operazzjoni ta 'affidabbiltà għolja-tal-komponenti elettroniċi. B'għażliet ta 'materjal flessibbli u metodi ta' siġillar, dan il-pakkett jipprovdi soluzzjoni waħda-stop għall-ipproċessar tas-sinjali u l-kontroll tal-qawwa f'ambjenti kumplessi.
Karatteristiċi
- Issikkar għoli tal-gass
- Stabbiltà termali eċċellenti
- Prestazzjoni superjuri ta'-frekwenza għolja
- Sħana u reżistenza għall-korrużjoni
- Reżistenza qawwija għar-radjazzjoni
- Kapaċità integrata tad-disinn tas-sink tas-sħana
- Reżistività baxxa
- Prestazzjoni għolja ta 'insulazzjoni
- Ebusija għolja u reżistenza għall-impatt
- Reżistenza għolja għall-umdità
Tabella tal-Mudell Prinċipali (mm)
L-imballaġġ CDIP għandu żift ta '2.54mm b'għadd ta' pin sa 64, li joffri meded dojoq (7.62mm), medji (10.16mm), u wesgħin (15.24mm). L-għażliet jinkludu sinkijiet tas-sħana integrati u metodi ta 'siġillar permezz ta' wweldjar tal-ħjata parallela jew reflow tal-istann tal-liga, użati ħafna għal ICs, optocouplers, u MEMS li jeħtieġu affidabilità għolja.
|
Mudell tal-Prodott |
Daqs tal-Korp taċ-ċeramika |
Żift taċ-ċomb |
Żona tas-siġillar |
Die Waħħal Żona |
Ħxuna totali |
|
D48L2-01 |
60.96×15.00 |
2.54 |
12.70×12.70 |
8.89×8.89 |
2.40 |
|
D40L2-01 |
50.80×15.00 |
2.54 |
12.70×12.70 |
7.87×7.87 |
2.40 |
|
HD36-01 |
45.72×14.98 |
2.54 |
20.20×8.54 |
24.70×14.50 |
2.00 |
|
D28S2-03 |
38.60×7.37 |
2.54 |
38.40×7.20 |
2.10×3.30 |
3.70 |
|
D28S2-01 |
35.56×7.37 |
2.54 |
11.80×7.20 |
7.11×5.59 |
2.15 |
|
D28L2-01 |
35.56×15 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.50 |
|
D24S2-04 |
30.48×7.37 |
2.54 |
11.94×7.36 |
5.75×3.80 |
1.75 |
|
D24S2-02 |
33.50×7.37 |
2.54 |
32.80×7.10 |
3.80×2.85 |
3.50 |
|
D24S2-01 |
30.48×7.37 |
2.54 |
14.40×7.20 |
9.15×4.45 |
2.16 |
|
D24L2-01B |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D24L2-01 |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D18M2-01 |
22.86×9.91 |
2.54 |
9.40×8.70 |
5.50×5.00 |
2.40 |
|
D16S2-11 |
20.60×7.37 |
2.54 |
19.20×7.00 |
3.30×5.00 |
2.80 |
|
D16S2-06 |
20.32×7.37 |
2.54 |
16.60×7.20 |
2.60×3.20 |
3.30 |
|
D16S2-05 |
20.00×7.37 |
2.54 |
19.60×7.00 |
3.90×5.40 |
3.40 |
|
D16S2-02/K |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02C |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02B |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02A |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02 |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D08S2-12 |
9.70×7.37 |
2.54 |
7.70×7.00 |
4.20×5.00 |
2.10 |
|
D08S2-11A |
9.70×7.37 |
2.54 |
9.30×7.20 |
2.70×2.50 |
3.40 |
|
D08S2-03B |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-03A |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-01 |
10.16×7.37 |
2.54 |
8.80×6.90 |
5.10×3.40 |
2.10 |
|
D08M-04 |
19.46×9.91 |
7.62 |
19.10×8.80 |
7.60×4.40 |
3.50 |
|
D08M-01A |
14.22×10.03 |
2.54 |
13.40×9.60 |
9.60×8.10 |
30 |
|
D06S2-02 |
9.00×7.37 |
2.54 |
7.20×6.20 |
3.70×3.00 |
3.10 |
|
D06S2-01 |
9.70×7.37 |
2.54 |
9.30×6.90 |
7.30×3.30 |
3.50 |
|
D04S2-01 |
4.70×6.60 |
2.54 |
6.60×4.70 |
2.60×3.00 |
2.90 |
Kompetenza taċ-ċeramika
Tessvida hija speċjalista Total Kit Solutions (TKS), li sservi industriji ewlenin: semikondutturi u elettronika, tagħmir mediku, FPD/LED, makkinarju, petrokimiċi, karozzi u Trasport, enerġija u enerġija, u ikel u agrikoltura. B'katina tal-provvista matura u proċessi avvanzati (ippressar isostatiku, ikkastjar tal-ġel, ippressar niexef), noffru kapaċitajiet minn tarf-sa-mill-preparazzjoni tal-materjal, iffurmar, sinterizzazzjoni għal magni ta 'preċiżjoni u post{3}}ipproċessar.
Appoġġjati minn kompetenza profonda f'ċeramika ta'-purità għolja u integrazzjoni qawwija tar-riżorsi, is-servizzi tad-dwana flessibbli tagħna jissodisfaw b'mod preċiż il-ħtiġijiet tal-klijenti mill-għażla tal-materjal sal-kunsinna tal-prodott lest.
Proċess ta 'Produzzjoni taċ-ċeramika
Preparazzjoni tat-Trab
Preparazzjoni tat-trab tal-materja prima, granulazzjoni bl-isprej (taħlit, tħin bil-ballun mekkaniku, tnixxif bl-isprej)
01
Formazzjoni tat-Trab
Ippressar iżostatiku, ippressar niexef, iffurmar ta 'injezzjoni, iffurmar ta' ġel, ikkastjar, ippressar bis-sħana
02
Sinterizzazzjoni ta'-Temperatura Għolja
Sinterizzazzjoni atmosferika, sinterizzazzjoni bil-vakwu, sinterizzazzjoni f'atmosfera kkontrollata
03
Ipproċessar ta 'preċiżjoni
Qtugħ, tidwir, tħin, tħin, iffurmar, tħaffir
04
Trattament tal-wiċċ
Tindif, tidwib bl-ark, bexx tal-plażma, bexx elettrostatiku, depożizzjoni tal-fwar, tindif ultra-nadif, anodizzar, kompost tal-metallizzazzjoni
05
Preċiżjoni taċ-ċeramika Ipproċessar Workflow
-
Preparazzjoni tal-Materjal
-
Formazzjoni tal-Materjal
-
Sinterizzazzjoni
-
Makkinar Fine
-
Spezzjoni
-
Tindif ta 'preċiżjoni
-
Ippakkjar bil-vakwu
-
Preparazzjoni tal-Materjal
-
Formazzjoni tal-Materjal
-
Sinterizzazzjoni
-
Makkinar Fine
-
Spezzjoni
-
Tindif ta 'preċiżjoni
-
Ippakkjar bil-vakwu
