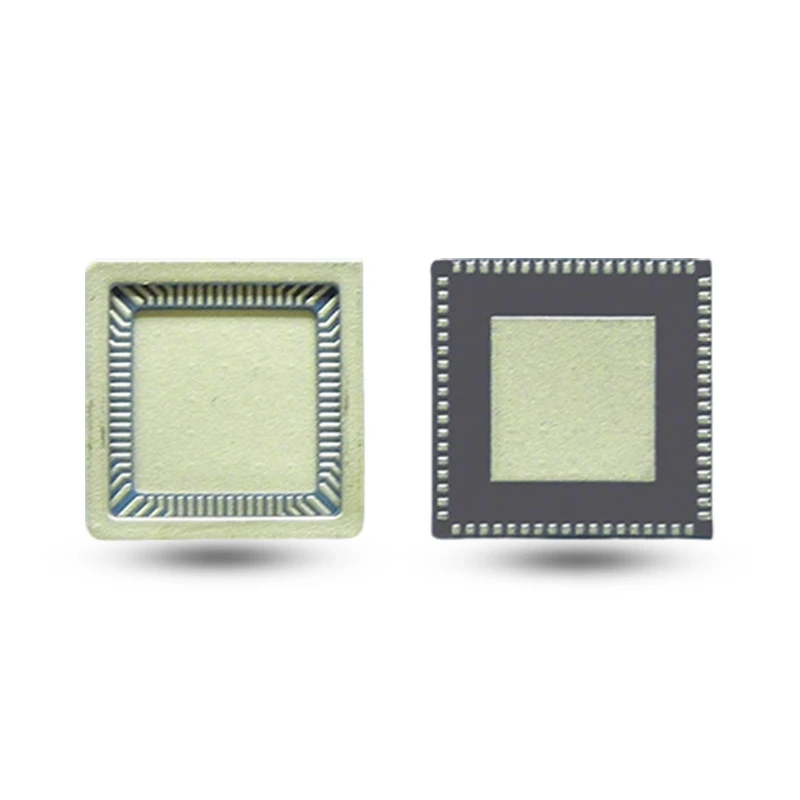

Ċeramika Quad Flat Nru -Ċomb (CQFN)

Disinn kompatt mingħajr ċomb b'inductance ultra-baxxa, ideali għal applikazzjonijiet RF u ta' frekwenza-għola.

Il-pakkett taċ-ċeramika b'erba'-ġenb bla-labar (CQFN) huwa karatteristika tal-minjaturizzazzjoni fl-ippakkjar tas-semikondutturi. Jissostitwixxi pinnijiet twal konvenzjonali b'konnessjoni diretta permezz ta 'kuxxinett tal-qiegħ, li jippermetti disinn kompatt u ħafif filwaqt li jottimizza t-trażmissjoni tas-sinjal.
Il-pakkett taċ-ċeramika b'erba-ġnub bla pinnijiet huwa ddisinjat għal tagħmir ta' preċiżjoni bi spazju limitat, li jappoġġja konvertituri AD/DA ta'-veloċità għolja, sintetizzaturi tal-frekwenza DDS, u komponenti oħra. Isib ukoll applikazzjonijiet f'moduli kritiċi bħal apparati tal-mewġ akustiku tal-wiċċ, RF, u sistemi microwave. Barra minn hekk, għal apparati ta 'effett Hall, optocouplers minjatura, u unitajiet diskreti integrati ħafna, is-CQFN iservi bħala trasportatur ta' protezzjoni affidabbli.

Materjali disponibbli: alumina, nitrur tal-aluminju, ċeramika sinterizzata b'temperatura baxxa-, ċeramika sinterizzata b'temperatura għolja-, metallizzazzjoni tal-film tat-tungstenu-manganiż jew molibdenu-manganiż oħxon-.
Applikazzjonijiet: Semikondutturi u Elettronika, Apparat Mediku, Enerġija u Enerġija, Tagħmir u Makkinarju

Ibgħat l-inkjesta

Deskrizzjoni tal-Prodott

Il-pakkett taċ-ċeramika b'erba'-ġenb mingħajr-labar (CQFN) huwa ddisinjat għal daqs kompatt u prestazzjoni għolja. Id-disinn tal-ebda -pinnijiet tiegħu inaqqas b'mod effettiv l-interferenza parassitika, u jiżgura tħaddim stabbli f'ambjenti ta 'sinjali ta'-frekwenza għolja bħal applikazzjonijiet RF u microwave, li jagħmilha għażla ideali għall-ippakkjar ta 'ċirkwiti ta'-veloċità għolja. Magħmul minn materjal taċ-ċeramika ta'-prestazzjoni għolja, il-pakkett għandu dissipazzjoni mgħaġġla tas-sħana,-reżistenza għat-temperatura għolja, u protezzjoni superjuri tal-arja-issikkata biex tirreżisti b'mod effettiv l-umdità esterna u l-korrużjoni, li tippermetti tħaddim stabbli-fit-tul tal-komponenti interni tal-qalba. Barra minn hekk, il-prodott joffri kompatibilità eċċellenti mal-bordijiet tal-PCB, installazzjoni faċli, u durabilità eċċellenti. Aħna nipprovdu soluzzjonijiet komprensivi mill-għażla tal-materjal sad-disinn strutturali, nindirizzaw professjonalment diversi sfidi tal-ippakkjar elettroniku.

Karatteristiċi

Kapaċità superjuri ta' kontroll tal-impedenza ta' frekwenza għolja-
Mogħdija ta 'reżistenza termali baxxa
L-istruttura mingħajr ċomb-telimina r-reżonanza parassitika
Affidabbiltà għolja b'imballaġġ issiġillat bl-arja-
Tqabbil CTE eċċellenti
Jappoġġja interkonnessjonijiet u integrazzjoni ta'-densità għolja

Prestazzjoni għolja ta 'insulazzjoni
Reżistività baxxa
Reżistenza għall-korrużjoni eċċellenti
Reżistenza għolja għall-umdità
Koeffiċjent baxx ta 'espansjoni termali

Tabella tal-Mudell Prinċipali (mm)

L-ippakkjar CQFN joffri għażliet ta 'materjal inkluż HTCC, LTCC, Alumina, u Nitrur tal-Aluminju, li fih metallizzazzjoni tal-film oħxon-professjonali biex tiżgura saħħa u konduttività tal-istann superjuri.

Mudell tal-Prodott	Daqs tal-Korp taċ-ċeramika	Żift taċ-ċomb	Żona tas-siġillar	Żona Waħħal Die	Ħxuna totali
CQFN72-01	10.00×10.00×1.50	0.5	9.80×9.80	6.40×6.40	1.5

Kompetenza taċ-ċeramika

Tessvida hija speċjalista Total Kit Solutions (TKS), li sservi industriji ewlenin: semikondutturi u elettronika, tagħmir mediku, FPD/LED, makkinarju, petrokimiċi, karozzi u Trasport, enerġija u enerġija, u ikel u agrikoltura. B'katina tal-provvista matura u proċessi avvanzati (ippressar isostatiku, ikkastjar tal-ġel, ippressar niexef), noffru kapaċitajiet minn tarf-sa-mill-preparazzjoni tal-materjal, iffurmar, sinterizzazzjoni għal magni ta 'preċiżjoni u post{3}}ipproċessar.

Appoġġjati minn kompetenza profonda f'ċeramika ta'-purità għolja u integrazzjoni qawwija tar-riżorsi, is-servizzi tad-dwana flessibbli tagħna jissodisfaw b'mod preċiż il-ħtiġijiet tal-klijenti mill-għażla tal-materjal sal-kunsinna tal-prodott lest.
